自动重合闸漏电保护器
基本描述 Basic description - 雷尔盛 - 型号: LERS-ZDCH/10A 自动重合闸漏电保护器 基本描述 LERS系列自动重合闸用电保护器是突破传统的安全用电保护方式,利用机械自动化原理,结合现代电
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

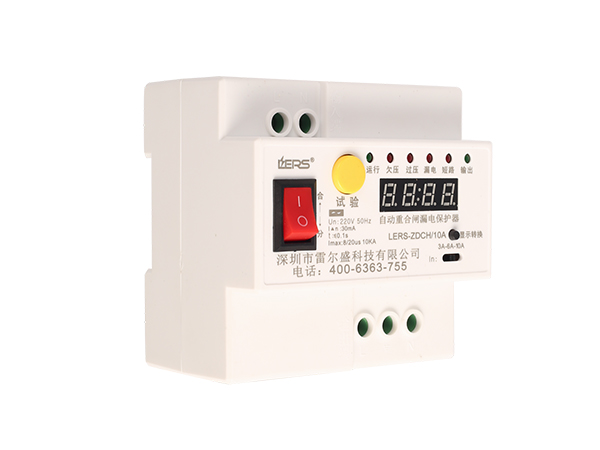

型号:LERS-ZDCH/10A 自动重合闸漏电保护器


基本描述
LERS系列自动重合闸用电保护器是突破传统的安全用电保护方式,利用机械自动化原理,结合现代电子控制技术研制成功的新一代高科技智能型安全用电产品。该产品通过微机控制技术实现在线检测功能和过载(过流)、短路、过压、欠压、漏电保护功能,产品集开关、保护为一体,实现了数字化安全用电的全面保护,同时具备抗雷电浪涌功能。在使用中一旦检测到用电故障立即保护跳闸,待故障消除后则自动重合闸,无需人为干预,从根本上解决了因用电故障跳闸中断供电而不能自动重合闸的问题。
本产品适用于通信、交通、工矿企业、智能化小区、石油化工等行业,并且在无线基站设备、宽带交换机、监控设备、气象监测设备等方面有大量成功的应用案例
产品特点:
-智能化设计,根据用电情况自动保护、自动重合闸
-多档位选择额定电流,使用更灵活
-功能强大,在线式全面检测多种用电故障
-数字诊断、预警准确,报警、保护更快捷、更准确
产品功能:
1、 短路保护:
自动重合闸在电流大于额定电流的3倍时,自动重合闸用电保护器0.1秒内断开,并显示短路跳闸次数,保证设备的安全;
2、 漏电保护:
线路发生15-30mA的漏电时,自动重合闸用电保护器0.1秒内断开。(漏电不动作电流:15mA,漏电动作电流:30mA)
3、 过流/过载保护
电流大于额定电流1.5倍时,自动重合闸将测量电流持续时间和大小,如果持续时间超过3秒,或者大于3倍额定电流,自动重合闸即断开实施保护;
4、 过压保护:
供电电压高于280V±10V时,自动重合闸断开,电压降回正常后,自动重合闸,自动合闸通电;
5、 欠压保护:
供电电压低于150V±10V时,自动重合闸断开,电压回升正常后,自动重合闸,自动合闸通电;
6、 合闸前检测:
自动重合闸在合闸前对线路电压进行检测,当供电电压异常过压,欠压情况时,将封锁合闸并报警,故障未经排除,则无法合闸通电,当故障排除时,开关将自动合闸通电
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01可用于无人值守移动基站的电源供电配电箱保护;

02可用于气象检测设备的电源供电配电箱保护

03可用于安防监控设备、机房、森林监测等相关场所的电源配电箱保护;




























































技术参数technical parameter- 雷尔盛 -

参数/型号 LERS-ZDCD/10A LERS-ZDCD/32A LERS-ZDCD/63A
工作电压Un 85~300 VAC 85~300 VAC 85~300 VAC
额定负载电流 In 10 A 32 A 63A
过流动作电流 11.5 A 37A 73A
漏电不动作电流 15 mA 15 mA 15 mA
漏电动作电流(可调) 30 mA 30 mA 30 mA
过压动作电压(可调) 280V±5% 280V±5% 280V±5%
欠压动作电压(可调) 135V±5% 135V±5% 135V±5%
过流断开动作时间 3±0.5 s 3±0.5 s 3±0.5 s
短路断开动作时间 ≤0.05 s ≤0.05 s ≤0.05 s
 漏电断开动作时间 ≤0.05 s ≤0.05 s ≤0.05 s
过压、欠压断开动作时间 ≤3s ≤3s ≤3s
允许复位负荷阻抗 10 Ω 10 Ω 10 Ω
雷击能力 8/20us 10KA 8/20us 10KA 8/20us 10KA
合闸前电压、漏电、短路检测
冲击波或干扰信号是否跳闸 智能识别漏电,可避免假漏电跳闸。
自动重合闸次数 无限次(可以根据要求调整)
自动重合闸时间 30秒/5分钟/5分钟```(可以根据要求调整)

安装示意图installation diagram- 雷尔盛 -



开关型天馈防雷器R25N70F安装示意图
