电源A级80KA三相电源防雷箱
基本描述 Basic description - 雷尔盛 - 型号: LERS-X80K/380Y 三相380V电源防雷箱 基本描述 LERS电源防雷箱系列产品是按SPD I级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

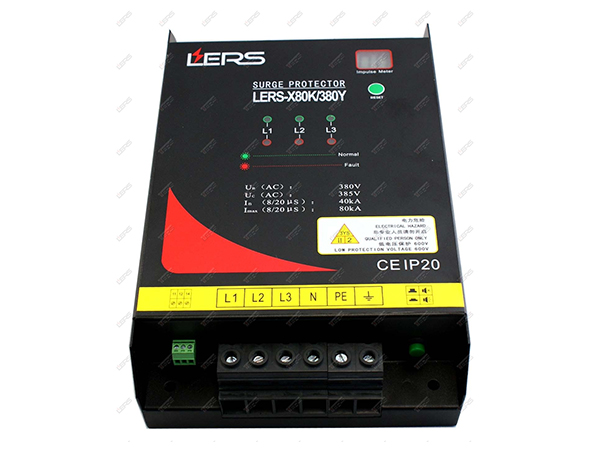

型号:LERS-X80K/380Y 三相380V电源防雷箱

基本描述
LERS电源防雷箱系列产品是按SPD I级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源线路的负载设备第一级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
在正常工作情况下,防雷保护模块处于高阻状态。当供电线路有雷电侵入或出现操作瞬时过电压时,防雷保护模块将以纳秒级的响应速度立即导通,将雷电过电压或瞬时过电压限制在用电设备允许承受的电压范围内,从而保护电子设备正常运行.而当雷电过电压或瞬时过电压结束以后,防雷保护模块又迅速地恢复到高阻状态,不影响电网的正常供电。
产品特点:
· 箱体采用优质钢材制作,阻燃、防腐
· 通流容量大,残压低,响应时间快
· 带负载过流、过热、失效分离装置
· 共模、差模全保护模式
· 工作状态指示及过电压计数,提供声光告警及遥信
· 采用压敏串接气放管彻底消除漏电流,安全性能更高
· 多级压敏嵌位并联技术
· 配有完整的接线,可实现凯文或串联接线方式
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。
LERS系列低压配电系统电涌保护器具备大的雷电流泄放能力,每位的最大放电电流 10-150kA,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01适用于工业厂区电源线路屏蔽埋地输入的建筑物的总配电柜;

02建筑物内有室外进出线路输入的配电箱;

03机房总配电箱,变电站总控制室等一级电源输入输出配电柜;

04室外配电柜/配电箱


























































技术参数technical parameter- 雷尔盛 -

型号 LERS-X80K/380Y
标称工作电压Un 380V
最大持续工作电压Uc 385V
标称放电电流(8/20μS)In 40 kA
最大放电电流(8/20μS)Imax 80 kA
压保护水平(In)Up ≤2.5kV
响应时间tA ≤25ns
备用保险丝 160A
温(湿)度范围 -40℃…+80℃,相对湿度≤95%
安装接线方式/规格 并联/多股线25mm2
工作状态指示 声光告警和遥信功能
安装位置及方式 室内壁挂式
箱体防护等级 IP64
箱体外形尺寸 285x180x70mm

安装示意图installation diagram- 雷尔盛 -

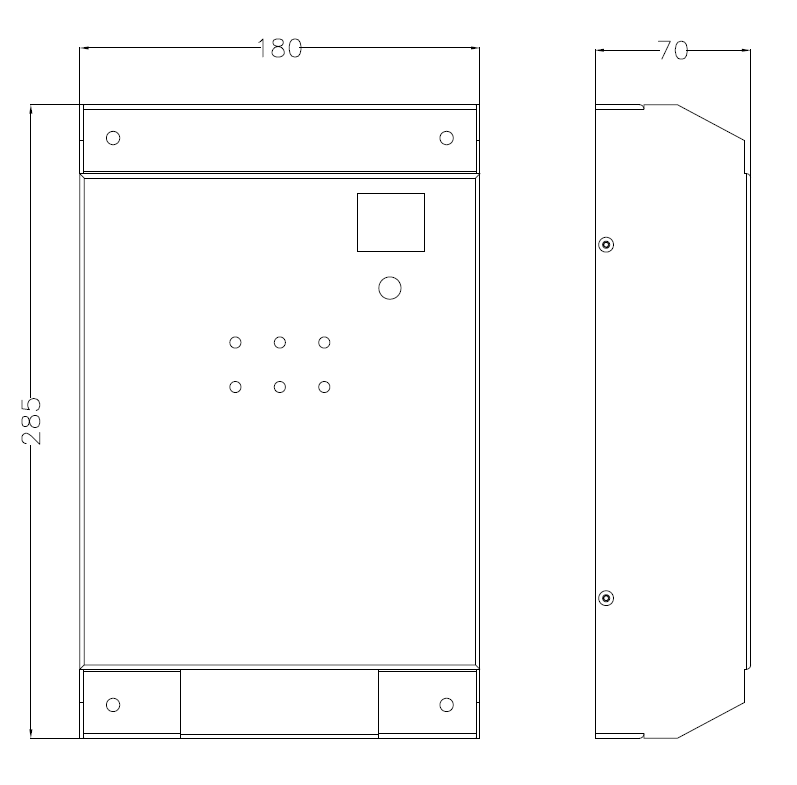

产品尺寸图

开关型天馈防雷器R25N70F安装示意图

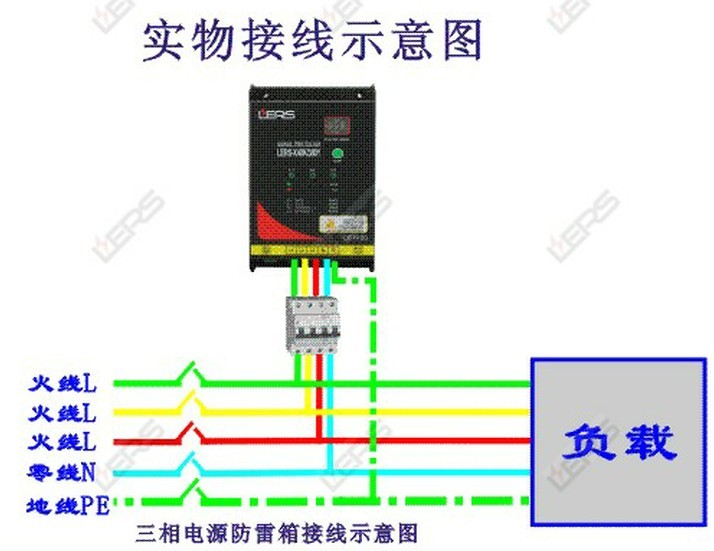

安装示意图
