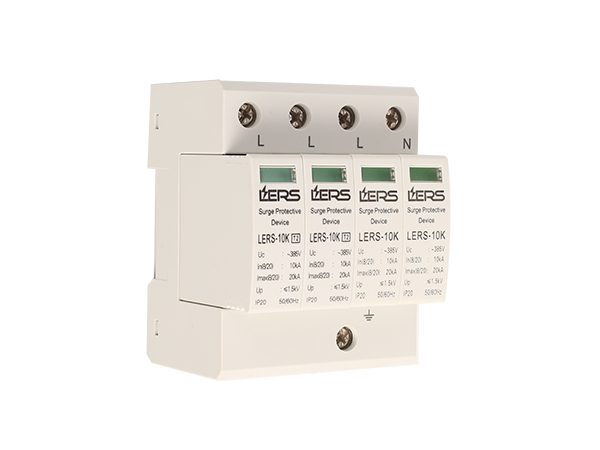

电源C级10KA三相电源防雷器
基本描述 Basic description - 雷尔盛 - 型号: LERS-10K/4 三相380V电源防雷器 基本描述 LERS-10K/4系列产品是按SPD Ⅲ级分类试验要求设计的复合型电涌保护器,可用于电源线路的负载设备第一、二
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

型号:LERS-10K/4 三相380V电源防雷器

基本描述
LERS-10K/4系列产品是按SPD Ⅲ级分类试验要求设计的复合型电涌保护器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面, 在正常工作情况下,防雷保护模块处于高阻状态。当供电线路有雷电侵入或出现操作瞬时过电压时,防雷保护模块将以纳秒级的响应速度立即导通,将雷电过电压或瞬时过电压限制在用电设备允许承受的电压范围内,从而保护电子设备正常运行.而当雷电过电压或瞬时过电压结束以后,防雷保护模块又迅速地恢复到高阻状态,不影响电网的正常供电。
产品特点
• 高能电涌保护
• 遥信报警接口
• 失效检测指示
• 标准模块化安装
• ns级反应速度
• 内置瞬间过流断路装置
• 可插拔更换防雷模块
• 单模块放电电流10-150kA
• 内置过热断路装置
• 插拔防呆设计
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。
LERS系列低压配电系统电涌保护器具备大的雷电流泄放能力,每位的最大放电电流 10-150kA,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01适用于工业厂区电源线路屏蔽埋地输入的建筑物的总配电柜;

02建筑物内有室外进出线路输入的配电箱;

03机房总配电箱,变电站总控制室等一级电源输入输出配电柜;

04室外配电柜/配电箱


























































技术参数technical parameter- 雷尔盛 -

型号 LERS-10K NPE
SPD端口 一端口 一端口
SPD类别 限压型 开关型
电源系统 TT-TN-IT TT
额定电压 Un 220V&380V 220V
最大持续运行电压 Uc 275V&385V 255V
标称放电电流 In(8/20μs) 10kA 10kA
最大放电电流 Imax(8/20μs) 20kA 20kA
保护水平 Up <1500V <1200V
推荐串接过流保护装置 16A/6kA 16A/6kA
单极宽度 18mm 18mm
内部过热断路器 内置 外置
断路装置 内置 外置
内部电路过流断路装置 内置 外置
机械性能
遥控报警信号 常开/常闭触点端子(可选)
失效指示 绿色:正常 红色:失效
连接导线 16-25mm2
安装 35mm标准导轨(EN50022/DIN46277-3)
工作环境温度 -40/85°C
外壳材料 符合UL94V-0
外壳保护等级 IP20

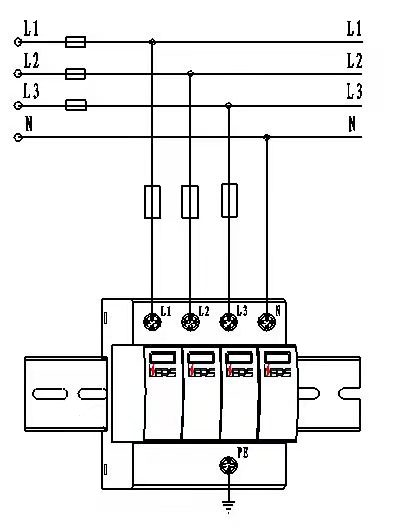

安装示意图installation diagram- 雷尔盛 -

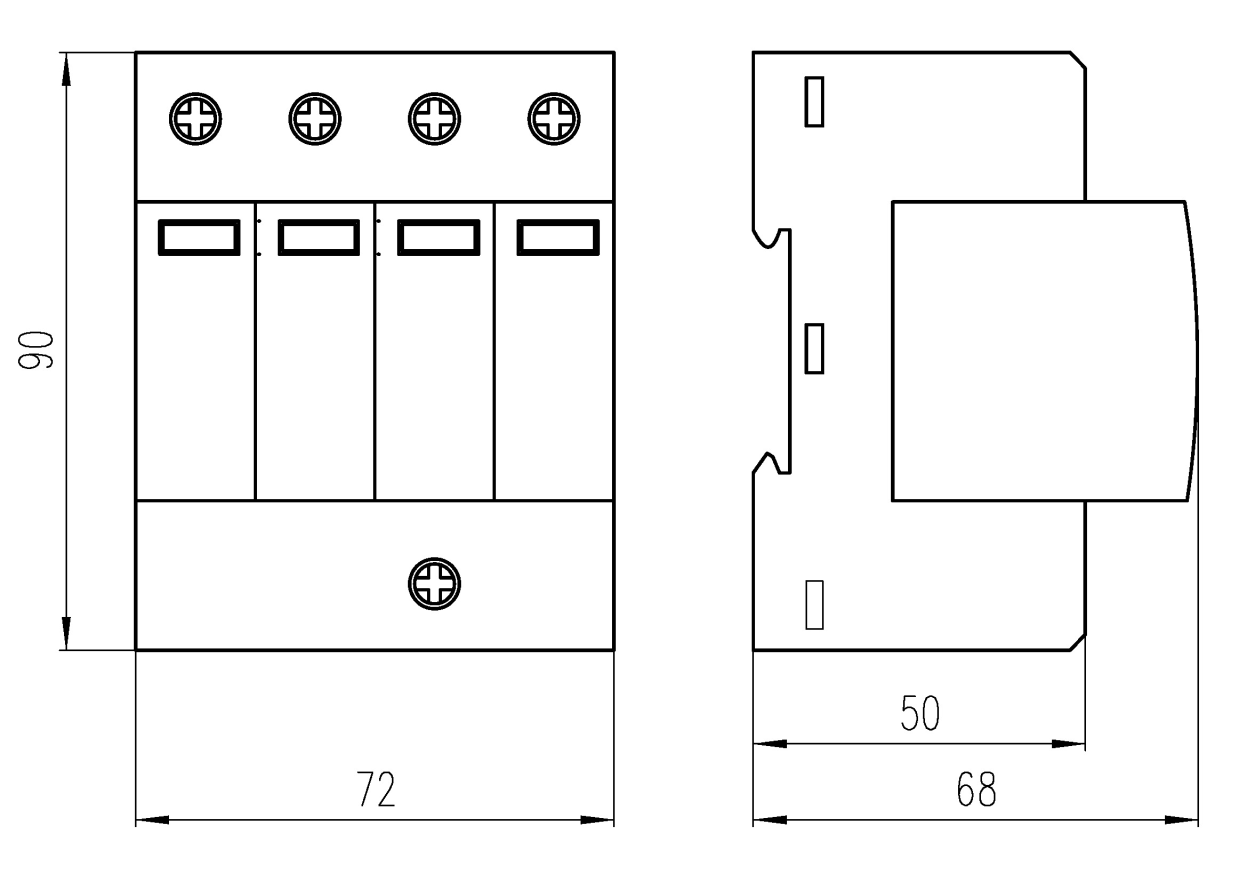

产品尺寸图

开关型天馈防雷器R25N70F安装示意图




安装示意图

联系我们contact us- 雷尔盛 -

  • 电话

    电话&传真

    热线:400-6363-755

    电话:0755-28155655/400-6363-755


  • 邮箱

    QQ&邮箱

    QQ:1561550168

    邮箱:1561550168@qq.com

    微信:szlers

  • 地址

    公司地址

    深圳市龙华新区龙华街道大浪南路墩背工业区二区119栋



热品推荐 / Hot product

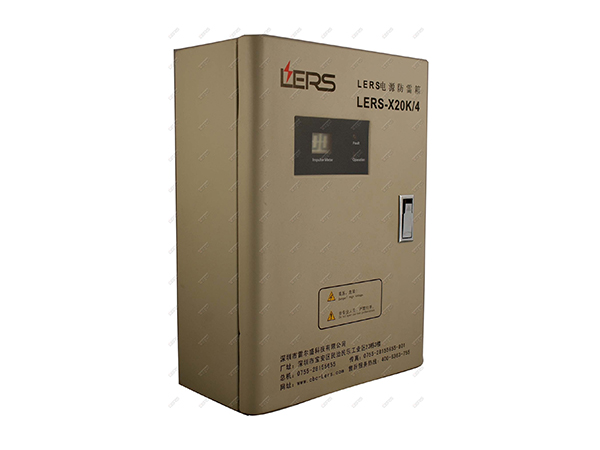

电源C级20KA三相模块式防雷

电源C级20KA三相模块式防雷

基本描述 Basic description - 雷尔盛 - 型号: LERS-X20K/4 三相380V电源防雷箱 基本描述 LERS电源防雷箱系列产品是按SPD Ⅲ级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源线
电源B级三相一体式防雷箱

电源B级三相一体式防雷箱

基本描述 Basic description - 雷尔盛 - 型号: LERS-X40K/380Y 三相380V电源防雷箱 基本描述 本描述 LERS电源防雷箱系列产品是按SPD Ⅱ级分类试验要求设计的一体化复合型三相电源电涌保护器,可

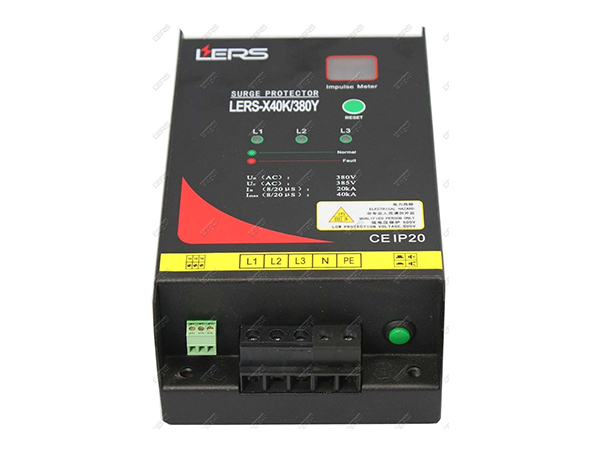

电源B级40KA三相模块式防雷

电源B级40KA三相模块式防雷

基本描述 Basic description - 雷尔盛 - 型号: LERS-X40K/4 三相380V电源防雷箱 基本描述 LERS电源防雷箱系列产品是按SPD Ⅱ级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源线

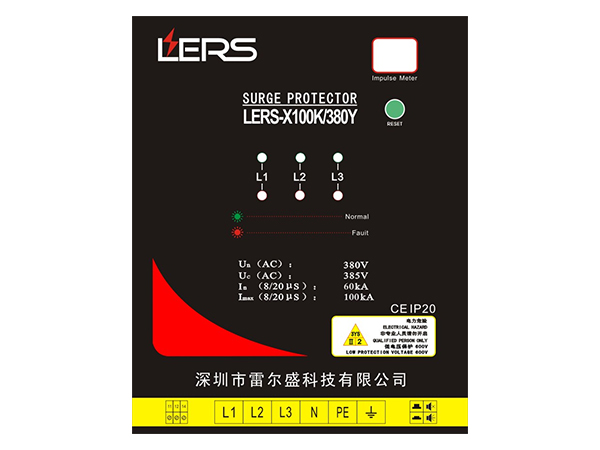

电源A级100KA三相电源防雷
